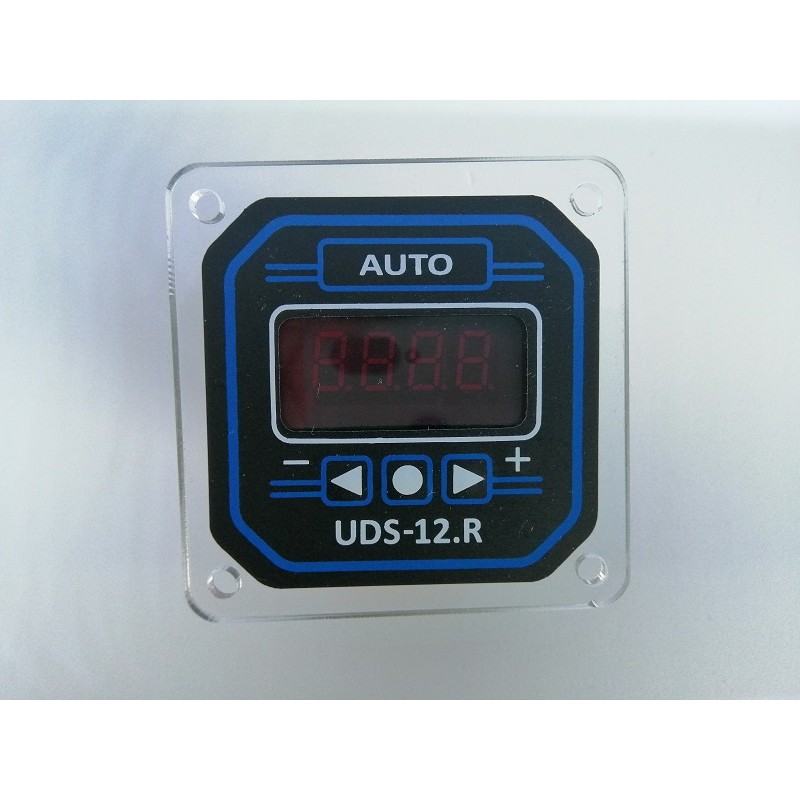

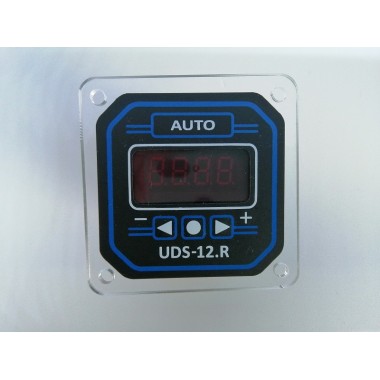

Терморегулятор UDS-12.R ТР1340 від +5 до +1340℃ з термопарою ТП2/950

Терморегулятор UDS-12.R ТР1340 призначений для автоматичного утримання заданої температури у зоні нагріву.

Метод регулювання - двопозиційний, за принципом включення та відключення нагрівального елемента.

Контактний елемент – електромагнітне реле.

Меню установок:

1) Відображення поточної температури,

2) Встановлення регульованої температури,

3) Встановлення гістерези (дельта t),

4) Встановлення калібрування,

5) Встановлення коефіцієнта окиснення термопари,

6) Встановлення типу термопари.

Монтаж врізний. Даний прилад може бути легко і надійно встановлений на будь-якій плоскій поверхні щитів або панелей і використовуватися в будь-яких виробничих процесах.

Прилад призначений для роботи з термопарами типу ТХА(К) та ТХК(L).

Прилад укомплектований термопарою ТП2/950 типу ТХА до +600°С.

У тому випадку, коли необхідно встановити термопару на великій відстані від приладу, нарощувати довжину слід спеціальним термокомпенсуючим проводом. У разі застосування для цього звичайного мідного дроту, точність показань не гарантується.

Технічні характеристики:

Напруга живлення: 12V постійного струму (адаптер AC/DC 220/12V у комплекті).

Струм споживання: 200мА

Тип датчика: ТХА (К) (до +600 градусів у комплекті).

Температурний діапазон: +5 до +1340 градусів для ТХА(К)

Крок завдання температури: 1 градус

Час виміру: 1с.

Період керування: 1с.

Похибка виміру: 1%

Пристрій керування навантаженням: електромагнітне реле 5А чи 1100 Вт.

Інструкція з експлуатації:

Прилад починає роботу негайно після подачі живлення 12V постійного струму та відображає поточну температуру. Перед увімкненням зробіть усі необхідні з'єднання за схемою. Увага! Дотримуйтесь полярності підключення термопари. Не допускайте попадання на виводи термопари будь-якої напруги, торкаючись виводів до корпусу не заземленого обладнання. Не підключайте до клем живлення напруги вище 14,5V. В іншому випадку прилад вийде з ладу! У таких випадках ремонт проводиться з допомогою покупця.

Встановлення необхідної температури здійснюється натисканням кнопок "ПЛЮС" або "МІНУС". Для швидкого прокручування утримуйте потрібну кнопку, а після досягнення необхідного значення відпустіть. Встановлена температура автоматично збережеться в пам'яті пристрою через 3 секунди або відразу після натискання кнопки "МЕНЮ".

При короткочасному натисканні кнопки "МЕНЮ" з'явиться напис (Гукт) "коридора точності" (гістерези). Встановіть значення за допомогою кнопок "ПЛЮС" або "МІНУС". Для калібрування температури натискайте кнопку МЕНЮ повторно до появи напису (CALb) та введіть число корекції температури за допомогою кнопок "ПЛЮС" або "МІНУС". За допомогою цього налаштування можна відкоригувати показ приладу при великій довжині термопари, порівнявши його зі показанням будь-якого справного термометра. Подібним чином налаштовується коефіцієнт посилення (CоЕF) у разі зміни параметрів термопари (старіння, окиснення). Значення (CoЕF) за замовчуванням – 83,6.

Вибір типу термопари: натискайте кнопку "МЕНЮ" до появи напису "tyРЕ", виберіть 0 = ТХА (К) або 1 = ТХК (L).

Щоб зберегти налаштування, натисніть кнопку "МЕНЮ".

Якщо протягом 3 сік. не буде натиснуто жодної з кнопок, параметр автоматично збережеться в незалежній пам'яті пристрою. Вносити зміни даних можна у будь-який момент роботи терморегулятора. При появі на індикаторі напису "Obr" слід вимкнути прилад та перевірити надійність з'єднання проводів термопари.

Гарантія не поширюється на прилади із зовнішніми пошкодженнями корпусу, слідами розтину задньої панелі та ознаками підключення навантаження на контакти 3 і 4 (реле), що перевищують максимально допустимий струм.

При помилковій подачі на висновки термопари будь-якої напруги, виробник визначає причину виходу приладу з ладу. У разі гарантійні зобов'язання.
